TIPO 24

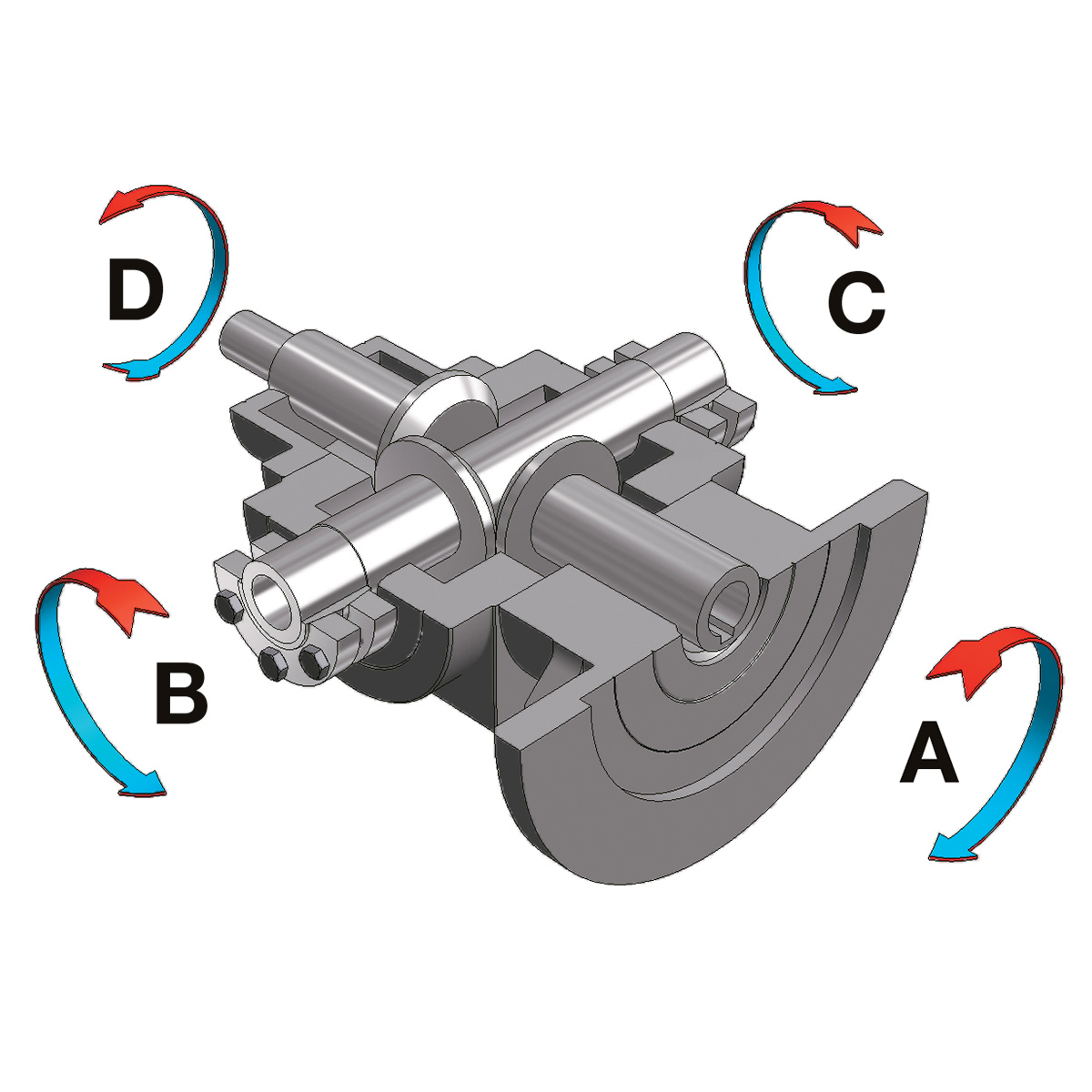

Asse B – C con calettatore

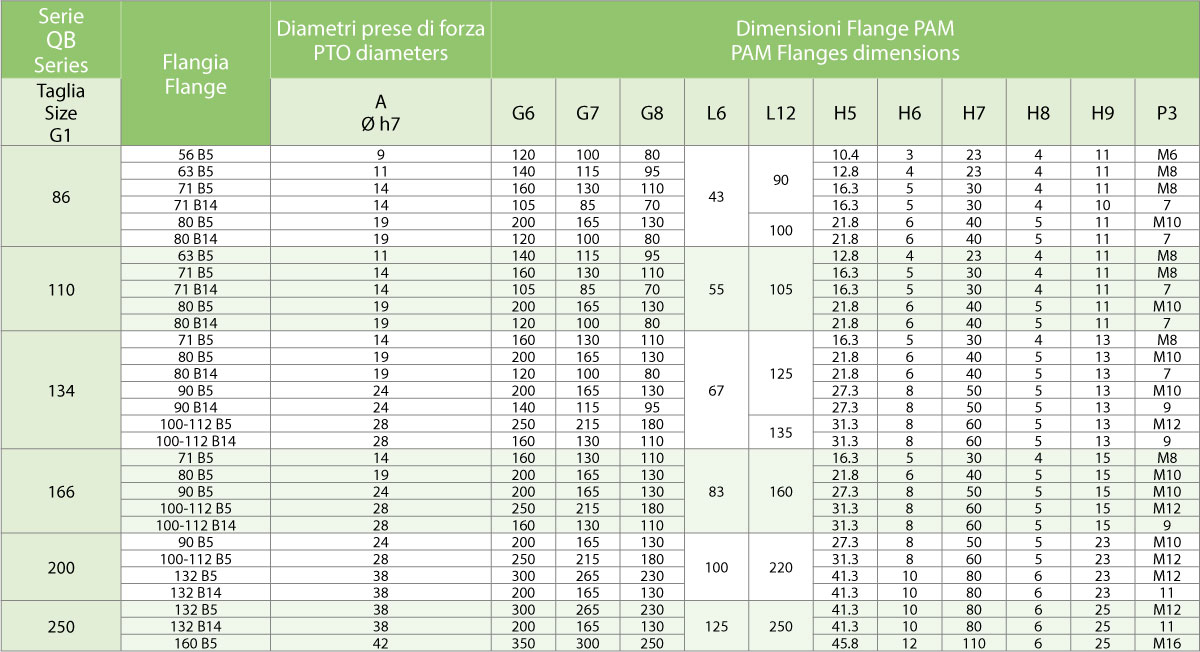

Per tutte le dimensioni non quotate fare riferimento alle dimensioni dello schema Tipo 22
Rapporti disponibili
- R 1:1
- R 1:1.5
- R 1:2
- R 1:3
- R 1:4
In tutte le versioni di tutte le grandezze, i fori di attacco motore possono essere orientati a 0° o 45°
N.B. Il diametro delle prese di forza “B” e “C” è sempre uguale per taglia.
Per esigenze diverse consultare l’ufficio tecnico.
